Agregat prądotwórczy bez właściwego osprzętu to jak silnik bez skrzyni biegów. Technicznie działa, ale nie realizuje swojego potencjału – a w najgorszym scenariuszu stwarza zagrożenie dla instalacji elektrycznej, zdrowia operatora lub trwałości samego urządzenia.
W tym artykule omawiam cztery kategorie akcesoriów, bez których żaden profesjonalny użytkownik agregatu nie powinien się obejść: układy automatycznego przełączania zasilania, okablowanie przyłączeniowe, systemy odprowadzania spalin oraz chemię paliwową. Każda z tych kategorii ma konsekwencje techniczne, ekonomiczne i bezpieczeństwa. Zacznijmy od tej, która robi największą różnicę operacyjną.

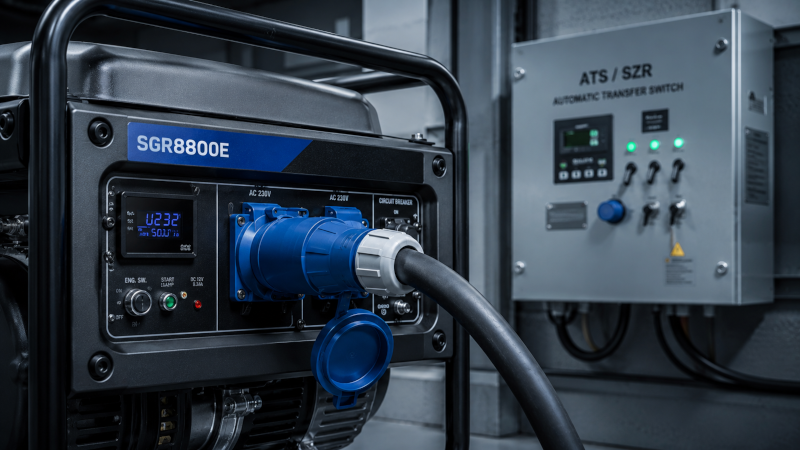

Układy SZR/ATS – mózg automatycznego zasilania
SZR (System Zasilania Rezerwowego) lub jego anglojęzyczny odpowiednik ATS (Automatic Transfer Switch) to urządzenie, które monitoruje napięcie zasilania sieciowego i przy jego zaniku lub przekroczeniu dopuszczalnych parametrów automatycznie przełącza odbiorniki na zasilanie z agregatu.
Bez ATS cały proces wygląda tak: zanik sieci, ktoś musi fizycznie uruchomić agregat, podłączyć kabel, wyłączyć bezpiecznik sieciowy, włączyć agregat do instalacji. W profesjonalnym obiekcie – serwerowni, przepompowni, chłodni, przychodni – te kilka minut przerwy to realna strata lub zagrożenie. Z ATS: agregat odpala automatycznie w ciągu 10-30 sekund, przełączenie następuje bez ingerencji człowieka.
Jak działa układ ATS od strony elektrycznej:
Każdy układ ATS zawiera minimum trzy elementy funkcjonalne:
- Moduł pomiarowy – stale monitoruje napięcie i częstotliwość sieci. Standardowe progi detekcji zaniku napięcia: 70-80% napięcia nominalnego utrzymane przez 0,5-3 sekundy (nastawa użytkownika, zależnie od wrażliwości odbiorników)
- Sterownik agregatu – po wykryciu zaniku sieci wysyła sygnał startu do agregatu przez suchy styk (NO/NC, zazwyczaj 12V DC lub 24V DC). Agregat odpala się, rozgrzewa do parametrów roboczych (30-60 sekund), sterownik weryfikuje napięcie i częstotliwość na zaciskach alternatorowych
- Przełącznik mocy – może być zrealizowany jako contactor dwuzwojnikowy (mechanicznie blokowany, by nie dopuścić do równoległej pracy sieci i agregatu), jako przełącznik krokowy lub jako wyłącznik silnikowy z blokadą mechaniczną. Kluczowa zasada: układ musi zapewniać bezwzględną blokadę równoczesnego załączenia obu źródeł – brak blokady to zwarcie między siecią a alternatorem, z potencjalnie katastrofalnymi skutkami dla uzwojenia agregatu
Trzy klasy układów ATS na rynku:
Klasa podstawowa (open-transition): Po zaniku sieci następuje przerwa w zasilaniu (2-30 sekund), agregat startuje, po osiągnięciu parametrów następuje przełączenie. Przerwa jest akceptowalna dla ogrzewania, oświetlenia, większości napędów z inwerterami.
Klasa zaawansowana (closed-transition): Agregat jest synchronizowany fazowo z siecią przed przełączeniem. Przerwa w zasilaniu trwa poniżej 100 ms. Wymagana przy zasilaniu systemów IT, szpitalnych UPS-ów, napędów CNC.
Klasa online (statyczny ATS): Przełączanie tyrystorowe, czas przełączenia poniżej 20 ms. Stosowany w krytycznej infrastrukturze.
Co sprawdzić przy zakupie ATS:
- Prąd znamionowy styków przełącznika mocy – musi odpowiadać prądowi znamionowemu agregatu z 25% zapasem
- Zakres temperatur pracy – układy montowane w szafach zewnętrznych: minimum -25degC do +55degC
- Stopień ochrony obudowy: minimum IP44 dla wnętrz technicznych, IP54 dla zewnętrznych szafek
- Komunikacja: sygnały wejściowe (awaryjne zatrzymanie, poziom paliwa) i wyjściowe (status pracy, alarm) – istotne przy integracji z systemami BMS lub SCADA
Pro-tip: Marki ATS dostępne w Polsce z serwisem i dokumentacją: ComAp (AMF25, InteliNano), Datakom (DKG-307), Leroy-Somer (DIGISTART), dedykowane moduły Pramac i Honda dla własnych agregatów. Unikaj układów bez oznaczenia CE i bez dokumentacji technicznej po polsku lub angielsku – serwisowanie jest niemożliwe.
Okablowanie z certyfikatem – dlaczego kabel z marketu to błąd?
To temat, przy którym elektrykowi zaczynają drgać powieki, gdy widzi na budowie pomarańczowy przedłużacz z Castoramy podłączony do agregatu 8 kVA.
Fizyka spadku napięcia – dlaczego przekrój kabla ma znaczenie:
Napięcie na końcu kabla zasilającego jest zawsze niższe niż na zaciskach agregatu. Różnica wynika z prawa Ohma: napięcie spada na rezystancji przewodu proporcjonalnie do prądu i długości kabla.
Wzór roboczy na spadek napięcia w kablu AC:
U = (2 x L x I x ) / AGdzie:
- U – spadek napięcia [V]
- L – długość kabla [m]
- I – prąd obciążenia [A]
- **** – rezystywność miedzi: 0,0175 mm/m
- A – przekrój żyły [mm]
Przykład liczbowy: Agregat 5 kVA, cos = 0,8, prąd znamionowy ~= 23A. Kabel 30 metrów, przekrój 2,5 mm.
U = (2 x 30 x 23 x 0,0175) / 2,5 = 9,66 VNa zaciskach agregatu masz 230V. Na końcu kabla – 220,3V. To już 4,2% spadku napięcia.
Norma PN-HD 60364-5-52 dopuszcza maksymalnie 3% spadku dla instalacji oświetleniowych i 5% dla siły. Przy kablu 1,5 mm i tej samej długości spadek wzrośnie do ponad 16V, czyli 7% – przekroczona norma, silniki elektryczne pracują z wyższym prądem pobieranym (bo napięcie niższe, moc ta sama), uzwojenia się grzeją, żywotność spada.
Przekrój kabla do agregatu – tabela praktyczna:
| Moc agregatu | Prąd znamionowy (cos =0,8) | Kabel do 15m | Kabel do 30m | Kabel do 50m |
|---|---|---|---|---|
| 2 kVA | 11 A | 1,5 mm | 2,5 mm | 4,0 mm |
| 5 kVA | 27 A | 2,5 mm | 4,0 mm | 6,0 mm |
| 8 kVA | 43 A | 4,0 mm | 6,0 mm | 10 mm |
| 15 kVA | 81 A | 10 mm | 16 mm | 25 mm |
Dlaczego kabel z marketu to błąd:
Tani przedłużacz budowlany sprzedawany jako „5×2,5 mm” w rzeczywistości często zawiera żyły z CCA (aluminium platerowane miedzią) zamiast czystej miedzi. Rezystywność CCA jest około 1,6x wyższa niż miedzi – więc „2,5 mm CCA” zachowuje się jak 1,5 mm miedzi. Spadek napięcia rośnie proporcjonalnie.
Drugie zagrożenie: brak certyfikatu HAR lub oznaczenia H07RN-F. Kabel H07RN-F to gumowy kabel przemysłowy odporny na mechaniczne uszkodzenia, oleje, UV i temperatury -40degC / +60degC. Tani kabel PVC z marketu przy -10degC twardnieje, pęka przy zgięciu, izolacja odpryskuje przy kontakcie z olejem napędowym.
Co kupić: Kabel H07RN-F lub YKY w odpowiednim przekroju, złącza CEE (Mennekes) 16A lub 32A z gumowym uszczelnieniem IP44 dla podłączeń zewnętrznych. Wtyk CEE Twistlock uniemożliwia przypadkowe rozłączenie pod obciążeniem – standard dla agregatów od 5 kVA wzwyż.
Odprowadzenie spalin z pomieszczeń – zasady bezpieczeństwa
Tlenek węgla jest bezbarwny, bezwonny i zabija bez ostrzeżenia. To zdanie znam na pamięć, bo każdy wypadek z agregatem w pomieszczeniu zaczyna się tak samo: operator wie, że nie powinien, ale „na chwilę” i „przecież jest uchylone okno”.
Agregat benzynowy o mocy 5 kW z silnikiem o typowej sprawności 25-30% spala przy pełnym obciążeniu około 1,5-2,5 kg paliwa na godzinę. Produkty spalania zawierają CO w stężeniach 1000-10 000 ppm bezpośrednio za wylotem układu wydechowego. Stężenie 200 ppm CO w powietrzu powoduje ból głowy po 2-3 godzinach. Stężenie 1600 ppm – utratę przytomności w ciągu godziny. Stężenie 6400 ppm – śmierć w 15-30 minut.
Prawidłowe odprowadzenie spalin – wymagania techniczne:
Rura wydechowa: minimum 60 mm średnicy wewnętrznej dla agregatów do 10 kVA, 80 mm dla agregatów do 20 kVA. Materiał: stal kwasoodporna AISI 304 lub AISI 316 (środowisko morskie) lub aluminium odlewnicze. Zakaz stosowania rur PVC i PE – temperatura spalin za tłumikiem wynosi 150-350degC, tworzywo topi się i uwalnia toksyczne gazy.
Długość przewodu wydechowego: każde 1,5 m rury prostej tworzy opór przepływu równy 1,0 mbar. Kolano 90deg dodaje około 3-5 mbar. Suma oporów nie powinna przekraczać 20-30 mbar (wartość z DTR producenta) – wyższy opór powoduje wzrost ciśnienia w komorze spalania, pogorszenie spalania, wzrost temperatury głowicy i skrócenie życia silnika.
Uszczelnienie połączeń: każde połączenie kielichowe lub kołnierzowe musi być uszczelnione taśmą aluminiową lub uszczelką termoodporną (silikonową do 400degC). Niedopuszczalne są luzy między odcinkami rur – CO wycieka przez szczeliny wielkości milimetra.
Wylot spalin na zewnątrz: minimum 1,5 m od okien, drzwi i nawiewów wentylacyjnych. Wylot skierowany w dół lub poziomo (zapobiega zalewaniu deszczem), nigdy skierowany w stronę przejść lub miejsc przebywania ludzi.
Czujnik CO jako obowiązkowe wyposażenie:
Niezależnie od jakości instalacji odprowadzania spalin, w każdym pomieszczeniu, w którym pracuje agregat lub które graniczy z takim pomieszczeniem, należy zainstalować detektor CO z sygnalizacją dźwiękową. Norma EN 50291 określa próg alarmowy na 50 ppm przez 60 minut lub 150 ppm przez 10 minut.
Detektory z sygnałem wyjściowym (przekaźnik lub 4-20 mA) pozwalają na automatyczne odcięcie agregatu lub uruchomienie wentylatora wyciągowego przy przekroczeniu progu. Koszt: 80-300 zł za punkt pomiarowy. Koszt zaniechania: życie.
Stabilizatory paliwa i chemia serwisowa – walka z paliwem E10
Od 2021 roku standardowa benzyna bezołowiowa w Polsce zawiera do 10% bioetanolu (E10). To zmiana, która ma bardzo konkretne konsekwencje dla silników agregatów prądotwórczych – i to nie tylko starych konstrukcji.
Dlaczego E10 to problem dla agregatów:
Higroskopijność etanolu: Etanol pochłania wodę z wilgotnego powietrza przez ścianki zbiornika i wlew paliwa. Woda gromadzi się na dnie zbiornika, tworząc warstwę „kwaśnego paliwa” – mieszaniny etanolu, wody i kwasów organicznych. Ta mieszanina rozpuszcza powłoki ochronne zbiorników stalowych, koroduje mosiężne elementy gaźnika (iglicę, dysze, zbiorniczek pływakowy) i rozkłada uszczelki gumowe z NBR w ciągu miesięcy.
Rozwarstwianie fazy (phase separation): W temperaturze poniżej +10degC (typowo wiosną lub jesienią) etanol z wodą oddziela się od frakcji benzynowej i opada na dno zbiornika jako odrębna faza. Przy pobraniu takiego paliwa gaźnik lub wtryskiwacz dostaje czystą wodę z etanolem – silnik gaśnie, mogą wystąpić uderzenia hydrauliczne w cylindrze.
Kaloryczność: Etanol ma kaloryczność 26,4 MJ/kg wobec 43,5 MJ/kg benzyny. E10 ma o około 3% niższą wartość opałową – przekłada się to na proporcjonalnie wyższe zużycie paliwa przy tej samej mocy i lekkie zubożenie mieszanki paliwowo-powietrznej (carb-lean effect), co zwiększa temperaturę spalin.
Degradacja paliwa w czasie: Benzyna E10 w zamkniętym zbiorniku traci właściwości paliwowe po 60-90 dniach. Utleniają się lekkie frakcje węglowodorowe, pozostaje gęstawa żywica i lakiernicze osady, które zapychają dysze gaźnika średnicach 0,3-0,8 mm. Agregat przechowywany przez zimę z pełnym zbiornikiem na wiosnę często nie odpala właśnie z tego powodu.
Stabilizatory paliwa – jak działają:
Dobry stabilizator paliwa zawiera trzy grupy składników:
- Inhibitory utleniania (sterowane rodniki, BHT lub pochodne fenolowe) – blokują utlenianie węglowodorów i powstawanie żywic
- Środki antykorozyjne – tworzą film ochronny na metalowych powierzchniach zbiornika i gaźnika
- Deemulgatory – zapobiegają emulgacji wody w paliwie lub wspomagają separację wody z fazy paliwowej
Polecane produkty dostępne na rynku:
STA-BIL Storage (Gold Eagle): 30 ml na 20 l paliwa. Wydłuża trwałość paliwa E10 do 24 miesięcy przy przechowywaniu. Kompatybilny z silnikami czterosuwowymi i dwusuwowymi.
Wynns Fuel Stabilizer: Działa w systemach benzynowych i mieszankowych. Zawiera dodatkowy środek czyszczący dla dysz i gaźnika.
Liqui-Moly Motorbike Benzin-Stabilisator: Dobry wybór dla agregatów z gaźnikiem – zawiera etanol-neutralizator i inhibitory korozji dla mosiądzu.
Dawkowanie: zawsze zgodnie z instrukcją producenta. Naddawkowanie stabilizatora może spowodować nadmierną lepkość paliwa i zatkanie dysz gaźnika.
Praktyczna procedura przygotowania agregatu do przechowywania:
- Uzupełnij zbiornik do pełna (minimalizuje ilość powietrza i kondensację) i dodaj stabilizator w zalecanej dawce
- Uruchom silnik na 10-15 minut, by stabilizator dotarł do wszystkich elementów układu paliwowego
- Wyłącz dopływ paliwa (zawór paliwowy) i poczekaj aż silnik sam zgaśnie – gaźnik zostaje opróżniony ze świeżego paliwa
- Wymień olej silnikowy – zużyty olej zawiera kwasy i zanieczyszczenia, które przez zimę korodują powierzchnie robocze. Świeży olej działa jak płyn konserwujący
- Zdemontuj lub wyjmij świecę zapłonową, wlej 2-3 ml oleju do cylindra, przekręć silnik rozrusznikiem kilka razy (bez uruchamiania), załóż świecę
- Składuj agregat w suchym, nieogrzewanym (poniżej +35degC) pomieszczeniu, najlepiej przykryty pokrowcem nieprzepuszczającym wilgoci
Podsumowanie i tabela klasyfikacji akcesoriów
Właściwy osprzęt do agregatu prądotwórczego to nie kategoria „fajnie mieć”. To elementy, które decydują o bezpieczeństwie instalacji, trwałości urządzenia i niezawodności zasilania w krytycznym momencie – bo agregat uruchamiamy właśnie wtedy, gdy wszystko inne zawodzi.
Tabela: Klasyfikacja akcesoriów – Must-have vs Opcjonalne
| Akcesorium | Kategoria | Uzasadnienie | Szacunkowy koszt |
|---|---|---|---|
| Kabel H07RN-F odpowiedniego przekroju | MUST-HAVE | Bezpieczeństwo elektryczne, norma PN-HD 60364 | 50-300 zł / 10m |
| Wtyki i gniazda CEE (Mennekes) IP44 | MUST-HAVE | Szczelność, zabezpieczenie przed przypadkowym rozłączeniem | 30-120 zł / komplet |
| Detektor CO z alarmem dźwiękowym | MUST-HAVE | Ochrona życia przy pracy w pomieszczeniach | 80-250 zł |
| Stabilizator paliwa (STA-BIL lub odpowiednik) | MUST-HAVE | Ochrona układu paliwowego E10, przechowywanie sezonowe | 30-80 zł |
| Tłumik z kompletem rur wydechowych | MUST-HAVE | Redukcja CO we wnętrzu, ochrona słuchu operatora | 150-600 zł |
| Układ ATS/SZR | MUST-HAVE (obiekty krytyczne) | Automatyzacja przełączania, eliminacja przerw zasilania | 400-4000 zł |
| Pokrowiec / namiot ochronny na agregat | OPCJONALNE | Ochrona przed deszczem przy pracy zewnętrznej, wydłuża żywotność | 100-400 zł |
| Grzałka elektryczna bloku silnika | OPCJONALNE | Pewny rozruch przy temperaturach poniżej -10degC | 80-250 zł |
| Zdalny starter GSM/WiFi | OPCJONALNE | Uruchomienie bez obecności operatora, powiadomienia SMS | 300-1500 zł |
| Zbiornik paliwa zewnętrzny z pompą | OPCJONALNE | Zwiększenie autonomii powyżej standardowych 8-12h | 500-3000 zł |
| Miernik parametrów sieci (power meter) | OPCJONALNE | Monitoring obciążenia, wczesne wykrycie przeciążenia | 80-500 zł |
| Poziomice wibracyjne / maty antywibracyjne | OPCJONALNE | Redukcja hałasu i drgań, ochrona posadzki | 50-200 zł |
Trzy priorytety, od których każdy powinien zacząć:
Po pierwsze: Zanim podłączysz agregat, sprawdź kabel. Zmierz lub oblicz spadek napięcia dla swojej długości trasy. Jeśli masz wątpliwości co do materiału żył – kup nowy.
Po drugie: Jeśli agregat kiedykolwiek pracuje w pomieszczeniu lub w pobliżu zamkniętej przestrzeni – detektor CO to zakup obowiązkowy, nie opcjonalny. Nie istnieje system odprowadzania spalin o zerowym ryzyku nieszczelności.
Po trzecie: Sezon czynny się kończy? Stabilizator do paliwa, wymiana oleju, procedura przechowywania. Dwie godziny pracy teraz to gwarancja, że agregat odpali za rok przy pierwszym przekręceniu kluczyka.
Agregat prądotwórczy to urządzenie kupowane na lata. Osprzęt, który do niego dobierasz, decyduje o tym, czy te lata liczysz w spokojnych godzinach pracy, czy w wizytach serwisanta.
Artykuł przygotowany przez dział techniczny redakcji. Parametry techniczne podano dla typowych agregatów klasy 2-15 kVA z silnikami benzynowymi lub diesel. Przed zakupem i montażem układów ATS oraz instalacji elektrycznych skonsultuj się z uprawnionym elektrykiem (SEP).
