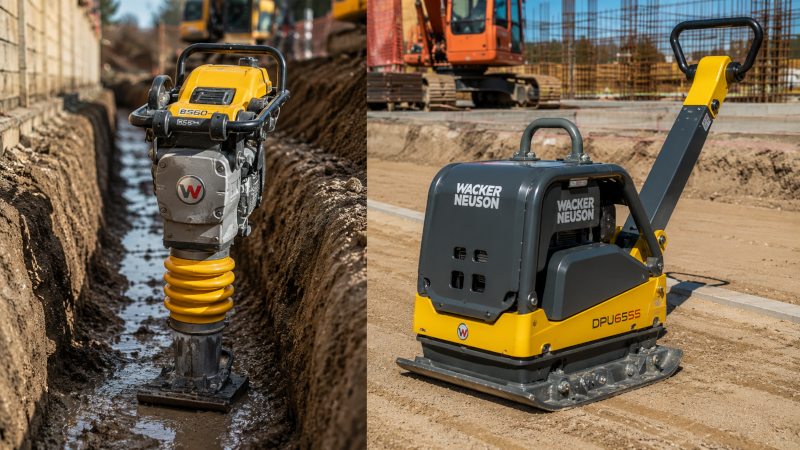

Dwa światy zagęszczania
Na budowie oba urządzenia często stoją obok siebie. Oba służą do zagęszczania gruntu. Oba pracują z wykorzystaniem silnika spalinowego i drgań mechanicznych. Na tym podobieństwa praktycznie się kończą.
Skoczek budowlany i zagęszczarka płytowa działają według zupełnie innej fizyki przenoszenia energii do podłoża.
I właśnie ta różnica decyduje o tym:
- czy wykop zostanie poprawnie zagęszczony,
- czy kostka brukowa zacznie się zapadać po zimie,
- czy rura kanalizacyjna osiądzie,
- czy grunt pod fundamentem utrzyma parametry nośności.
Najdroższe błędy na budowie bardzo często nie wynikają z braku zagęszczenia.
Wynikają ze złego doboru maszyny do rodzaju gruntu.
Operator widzi:
- „grunt jest twardy”,
- „maszyna ubija”,
- „wykop wygląda dobrze”.
Problem pojawia się po kilku miesiącach lub latach:
- zapadnięta kostka,
- osiadający chodnik,
- pęknięcia nawierzchni,
- deformacja zasypki wokół rur,
- koleiny,
- nierówności asfaltu.
W praktyce bardzo często przyczyną jest użycie zagęszczarki płytowej tam, gdzie powinien pracować skoczek.
Szczególnie w gruntach spoistych.
Anatomia Skoczka – dlaczego on „skacze”?
Ubijak stopowy działa udarowo
Skoczek budowlany, czyli ubijak stopowy, nie zagęszcza gruntu przez klasyczne wibracje.
Jego działanie opiera się na:
- cyklicznym podbijaniu stopy,
- skoncentrowanej energii udarowej,
- bardzo dużym nacisku punktowym.
W uproszczeniu:
- silnik napędza układ mimośrodowy,
- energia trafia do mechanizmu sprężynowego,
- stopa wykonuje szybkie ruchy pionowe,
- maszyna dosłownie „skacze”.
To właśnie stąd bierze się nazwa skoczek.
Typowa częstotliwość pracy:
- około 500-700 uderzeń na minutę.
Najważniejsze jest jednak nie tempo pracy, ale energia pojedynczego uderzenia.
Energia uderzenia – dlaczego skoczek wbija się w grunt?
W skoczkach kluczowym parametrem jest:
- energia uderzenia wyrażana w dżulach (J).
Profesjonalne ubijaki generują:
- około 40-80 J,
- a cięższe modele nawet ponad 100 J energii.
Ta energia trafia na bardzo małą powierzchnię stopy.
Efekt?
Ogromny nacisk jednostkowy.
Skoczek:
- rozrywa strukturę gruntu,
- wypycha powietrze,
- zmniejsza pustki,
- zagęszcza materiał warstwowo.
I właśnie dlatego radzi sobie tam, gdzie zagęszczarka płytowa zaczyna „pływać”.
Dlaczego skoczek działa w glinie?
Grunty spoiste nie lubią wibracji powierzchniowych
To podstawowa zasada geotechniki.
Gliny, iły oraz grunty spoiste mają wysoką kohezję.
Cząstki są związane ze sobą wilgocią i napięciem powierzchniowym.
Jeżeli użyjemy zagęszczarki płytowej:
- energia rozchodzi się głównie powierzchniowo,
- grunt zaczyna drgać,
- pojawia się efekt „galarety”,
- płyta traci skuteczność.
Operator często widzi wtedy:
- mokrą powierzchnię,
- falowanie gruntu,
- brak realnego zagęszczenia.
Skoczek działa inaczej.
Energia udarowa:
- przebija się głębiej,
- rozbija strukturę spoistą,
- wypycha wodę i powietrze,
- zagęszcza warstwowo.
Dlatego przy glinie skoczek praktycznie nie ma konkurencji.
Zagęszczanie wykopów pod rury
To jedno z najważniejszych zastosowań ubijaka stopowego.
Wąski wykop instalacyjny ma bardzo ograniczoną przestrzeń roboczą.
Często szerokość wykopu wynosi:
- 30-60 cm,
- czasem niewiele więcej od średnicy rury.
Zagęszczarka płytowa:
- nie mieści się,
- nie dociera przy ściankach,
- pracuje nierównomiernie,
- nie zagęszcza boków zasypki.
Efekt?
Powstają pustki przy rurze.
Po czasie grunt osiada.
Pojawiają się:
- zapadliska,
- uszkodzenia nawierzchni,
- przeciążenia rur,
- deformacje kanalizacji.
Skoczek jest projektowany właśnie pod takie warunki.
Wąska stopa:
- mieści się w szalunku,
- pracuje przy samej rurze,
- zagęszcza warstwowo,
- dociera do narożników wykopu.
Przy zasypywaniu instalacji wodnych, kanalizacyjnych i energetycznych ubijak stopowy jest praktycznie obowiązkowy.
Zagęszczarka płytowa – siła wibracji
Jak działa zagęszczarka płytowa?
Zagęszczarka płytowa działa całkowicie inaczej niż skoczek.
Tutaj podstawą jest:
- ruch mimośrodowy,
- szybkie drgania,
- przenoszenie energii przez płytę roboczą.
Maszyna nie „bije” punktowo.
Ona wprawia grunt w intensywne drgania.
Wibracje powodują:
- przemieszczanie ziaren,
- redukcję pustek powietrznych,
- układanie materiału w bardziej zwartą strukturę.
To rozwiązanie działa znakomicie w gruntach niespoistych.
Siła wymuszająca – kluczowy parametr płyt
W zagęszczarkach najważniejszym parametrem jest:
- siła wymuszająca wyrażana w kiloniutonach (kN).
Typowe wartości:
- lekkie płyty: 10-15 kN,
- średnie: 20-30 kN,
- ciężkie rewersyjne: 40-60+ kN.
Im większa siła:
- tym większa głębokość oddziaływania,
- lepsze zagęszczenie,
- większa wydajność powierzchniowa.
Ale nawet bardzo mocna płyta nie zastąpi skoczka w glinie.
Fizyki gruntu nie da się oszukać.
Zagęszczarka do piasku – tutaj płyta wygrywa
Grunty niespoiste uwielbiają wibracje
Piaski, żwiry i kruszywa reagują idealnie na drgania.
Ziarenka:
- przemieszczają się,
- klinują,
- układają gęściej.
Właśnie dlatego zagęszczarka płytowa jest najlepszym wyborem do:
- podbudów pod kostkę,
- piasku,
- tłucznia,
- kruszywa łamanego,
- podsypek brukarskich.
Skoczek w takich warunkach:
- pracuje wolniej,
- zostawia ślady punktowe,
- ma mniejszą wydajność powierzchniową.
Głębokość zagęszczania
Dlaczego cięższa maszyna nie zawsze znaczy lepsza?
Na budowie często pojawia się błędne przekonanie:
„Im cięższa zagęszczarka, tym lepiej”.
Nie do końca.
Liczy się:
- rodzaj gruntu,
- wilgotność,
- amplituda drgań,
- energia,
- liczba przejść.
Przykładowo:
- lekka płyta może świetnie zagęścić kostkę,
- ale nie poradzi sobie z głęboką zasypką.
Z kolei ciężki skoczek:
- doskonale zagęści glinę,
- ale może uszkodzić kostkę brukową.
Tabela porównawcza – skoczek vs zagęszczarka płytowa
| Parametr | Skoczek budowlany | Zagęszczarka płytowa |
|---|---|---|
| Typ pracy | Udarowy | Wibracyjny |
| Parametr główny | Energia uderzenia (J) | Siła wymuszająca (kN) |
| Rodzaj gruntu | Spoisty | Niespoisty |
| Gliny i iły | Bardzo dobre | Słabe |
| Piasek i żwir | Dobre | Bardzo dobre |
| Wąskie wykopy | Idealny | Ograniczone zastosowanie |
| Zagęszczanie przy rurach | Bardzo dobre | Problematyczne |
| Wydajność powierzchniowa | Niższa | Wysoka |
| Praca przy kostce | Nie | Tak |
| Głębokość oddziaływania | Punktowa, głęboka | Szeroka, płytsza |
| Ryzyko uszkodzenia kostki | Wysokie | Niskie z matą |
| Manewrowość | Bardzo dobra | Dobra |
Najczęstsze błędy operatorów
Używanie skoczka do dobijania kostki brukowej
To jeden z najbardziej kosztownych błędów.
Skoczek generuje ogromny nacisk punktowy.
Efekt?
- pękanie kostki,
- odpryski,
- uszkodzenia krawędzi,
- deformacja podsypki.
Kostkę zagęszcza się wyłącznie płytą z:
- odpowiednią masą,
- matą elastomerową lub gumową,
- właściwą amplitudą drgań.
Zagęszczarka płytowa w mokrej glinie
To klasyczny problem przy wykopach.
Operator próbuje zagęścić glinę płytą.
Co się dzieje?
- grunt zaczyna falować,
- pojawia się efekt „pompowania”,
- powierzchnia robi się miękka,
- zagęszczenie praktycznie nie postępuje.
Płyta nie wbija energii w grunt.
Ona jedynie wprawia go w drgania.
Za grube warstwy zasypki
Każda maszyna ma ograniczoną głębokość skutecznego działania.
Jeżeli operator:
- wsypie zbyt grubą warstwę,
- przejedzie tylko powierzchnię,
- nie wykona zagęszczania warstwowego,
dolna część pozostanie luźna.
Po czasie grunt zacznie osiadać.
Profesjonalne zagęszczanie wykopów pod rury wykonuje się:
- warstwami,
- zwykle 15-30 cm,
- z kontrolą zagęszczenia.
Skoczek czy zagęszczarka – co kupić?
Jedna maszyna uniwersalna nie istnieje
To najważniejszy wniosek praktyczny.
Firmy wykonujące:
- instalacje,
- przyłącza,
- kanalizację,
- wykopy liniowe,
powinny mieć skoczek.
Firmy zajmujące się:
- kostką brukową,
- podbudowami,
- drogami,
- placami,
potrzebują zagęszczarki płytowej.
Najbardziej uniwersalny zestaw?
- skoczek + średnia płyta rewersyjna.
To pozwala obsłużyć praktycznie cały zakres robót ziemnych i brukarskich.
Co decyduje o jakości zagęszczenia?
Nie sama maszyna.
Liczy się:
- dobór do rodzaju gruntu,
- wilgotność materiału,
- grubość warstwy,
- liczba przejść,
- technika operatora.
Dwie budowy mogą używać identycznego sprzętu i osiągnąć zupełnie inne efekty.
Dlatego doświadczeni operatorzy zawsze najpierw patrzą na grunt.
Dopiero potem wybierają maszynę.
Dlaczego źle zagęszczony grunt wraca po latach?
Bo grunt „pamięta” błędy wykonawcze.
Źle zagęszczona zasypka nie zawsze pokazuje problem od razu.
Czasem potrzeba:
- jednej zimy,
- intensywnych opadów,
- ruchu pojazdów,
- obciążenia nawierzchni.
Dopiero wtedy pojawiają się:
- koleiny,
- osiadania,
- zapadnięcia,
- pęknięcia.
I właśnie dlatego wybór między skoczkiem a zagęszczarką płytową nie jest detalem sprzętowym.
To decyzja, która wpływa na trwałość całej inwestycji.
